外白渡桥最容易识别的不是灯光颜色，而是横向延伸的钢构架：上方轮廓、交叉斜杆和下方桥面一起构成一条清楚的结构带。上海桥梁照明资料把它归入钢桁架桥组。先认构件，再看灯如何强调构件，比记住一个拍照角度更能看懂这座桥。
把一片钢架拆成三层

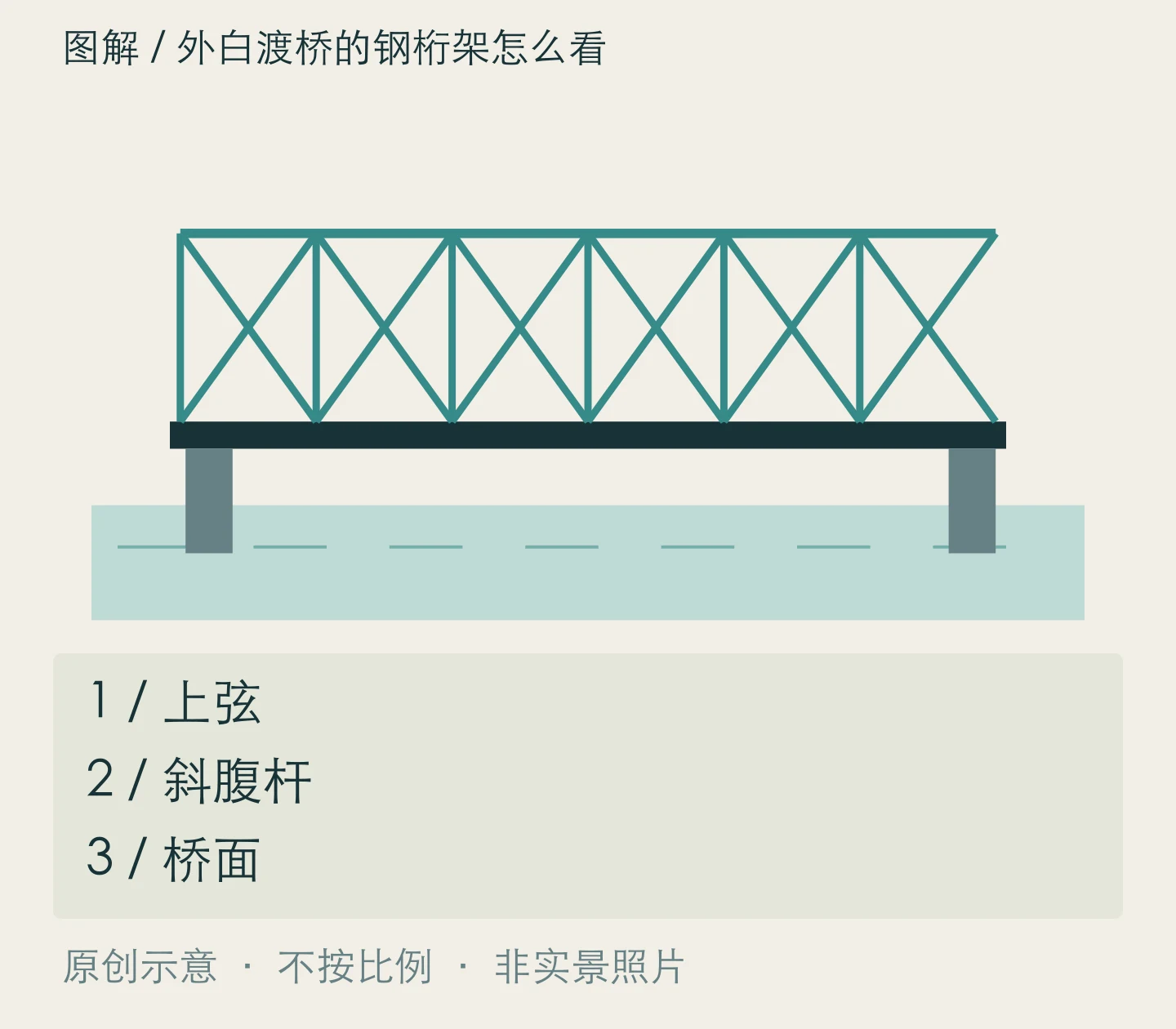

沿桥长方向连续延伸的是弦杆；连接上下弦的斜杆、竖杆组成腹杆体系；车辆与行人的桥面位于其中一个高度。下承式的“下”，说的是桥面相对主要承重结构的位置，并不是整座桥低于水面。把图中的桥面涂成暖色、钢架画成冷色，就能看到道路被结构包围的关系。
三角格子不是任意装饰
三角形杆系的作用在于传递荷载、约束形状。实际桥梁还有横向连接、节点和基础，不能把一张侧视图当成完整受力计算。观察时可以比较两根相邻斜杆的方向，寻找杆件汇集的位置：这些节点比某一盏灯的位置更稳定，也更有助于区分钢桁架与只在桥面上方设置装饰线条的桥。
夜色会改变哪些细节
灯照亮上弦时，桥的外轮廓更突出；侧面照亮腹杆时，三角网格更清楚；只看远处光带，则可能把竖杆和背面的杆件混在一起。图示用不同明暗分离两侧钢架，表达的是阅读方法，不是现行灯具安装图。桥梁修缮报道提到沿用铆钉技术，也提醒我们：历史感来自构造和维护，而不只是颜色。
一张结构笔记可以这样写
记录“桥面位于钢架下部”“斜杆形成重复三角单元”“两侧构架通过横向构件连接”即可建立认识。不必从照片猜钢材型号、承载能力或当前安全状况。本文讨论可辨认构造，图中格数和尺寸经过简化，不用于施工、测绘或桥梁检测。
资料来源
资料整理日期：2026年10月8日。图为原创示意，具体事实与编辑分析分别表达。
