一张上海城市资料图是否可靠，不只看线条精不精致。读者还需要知道它说明什么、根据什么绘制、能否测量，以及哪些内容经过简化。把这些信息写在图上，可以减少图像被脱离正文转发后的误解。
标题要说明任务
“上海地图”范围过大，“滨水空间平面与剖面关系示意”则能说明用途。标题之外，用简短标签标对象，不把长段文章塞进图片。内部任务编号和制作批次不应出现在面向读者的图中。
方向和比例不能假装精确
涉及实际方位时标北向，涉及剖面时标观看方向。如果只是关系示意，应明确写“不按比例”，不用看似专业的比例尺装饰。没有测量依据的长度，不因为画成直线就变成真实数据。
来源应对应具体依据
例如依据后滩公园设计资料表达水岸层次，图注就应说明引用项目资料、图为原创功能示意。来源提供事实依据，不代表原作者绘制了本图，也不意味着获得其现场照片使用权。正文保留可点击的具体来源。

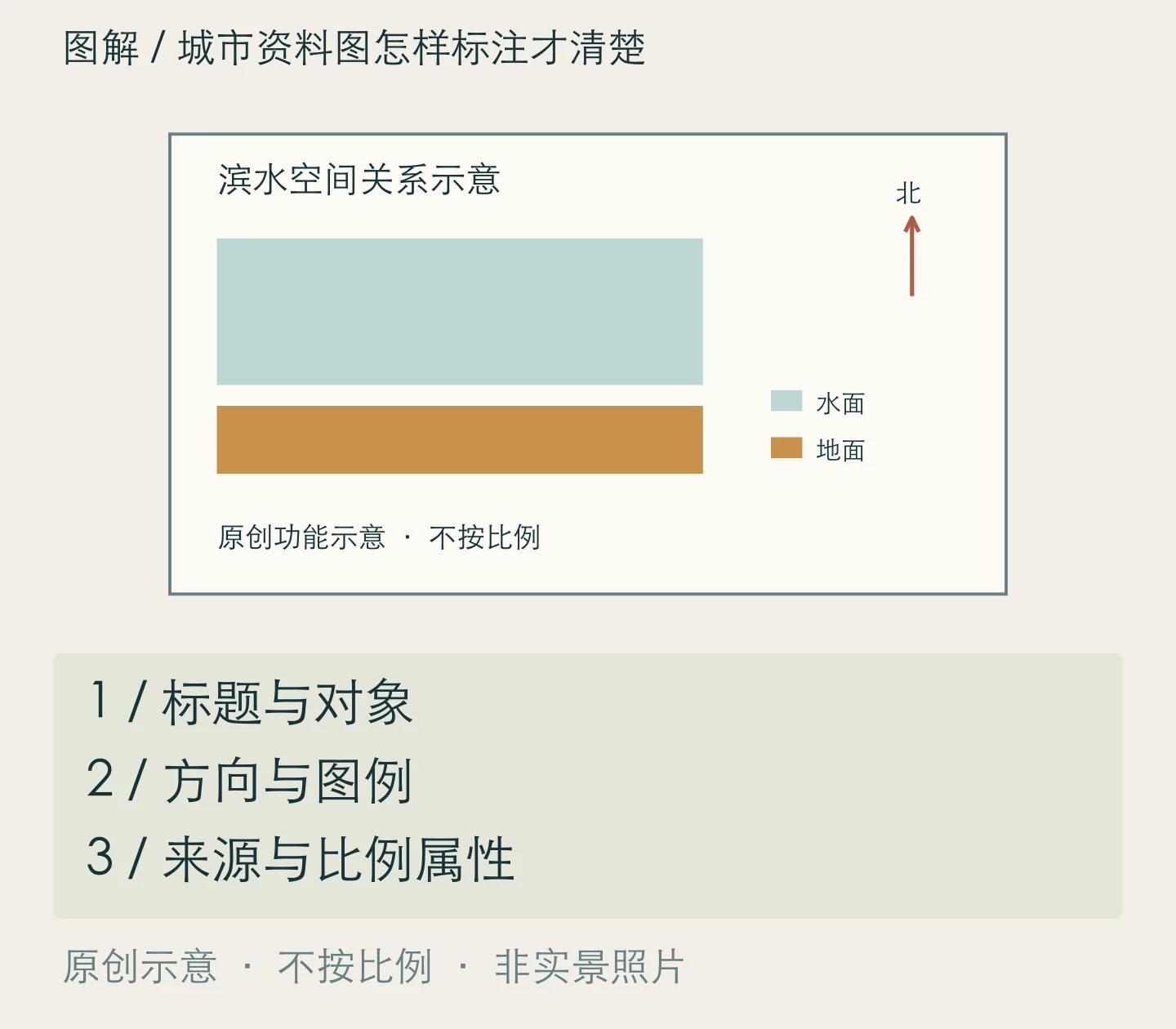

附图本身就是检查样例
本篇配图展示标题、图例、关系线和来源属性的位置，使用自建几何对象，不复制政府地图底图。发布前检查四项：对象是否明确、标签是否能读、比例属性是否真实、来源是否直接相关。缺少其中一项，就先修图再使用。
资料来源
资料整理日期：2026年10月8日。图为原创示意，具体事实与编辑分析分别表达。
